ミノムシクリップのハンダ付けと収納
☆いろいろな単元で使う導線
電流や磁界の単元、イオンの単元をはじめ、電流を扱う実験では欠かせない導線ですが、
多くの場合、ミノムシクリップやワニ口クリップ付き導線を使っていると思います。
クリップから導線が外れてしまったときや、使いやすい長さのものを自作したいときに、
導線とクリップを買ってきて、どのように接続するのか、説明書が身のまわりにない場合が多いと思います。
また、クリップつき導線をどのように片付けるかは様々だと思います。
そこで、ハンダ付けを含めたクリップと導線の接続方法と、収納方法の例について解説します。
☆クリップと導線の接続方法

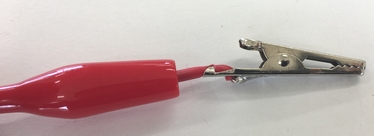

接続したところを横から写真です。
ミノムシクリップのゴムの被覆は、クリップを開いた状態で固定して引っ張ると取れます。
クリップの金属部分に1カ所穴が開いています。そこに銅線を通し、
外側にハンダ付けを行います。
（クリップの内側の端にハンダ付けしている例を見かけますが、クリップの端は銅線を被覆ごと固定する部分として使います。)
手順としては、まずゴムの被覆を取り除いたクリップに「予備ハンダ」を行います。
クリップだけを作業台の上に置いてハンダ付けするとクリップが動いて能率が悪いので、

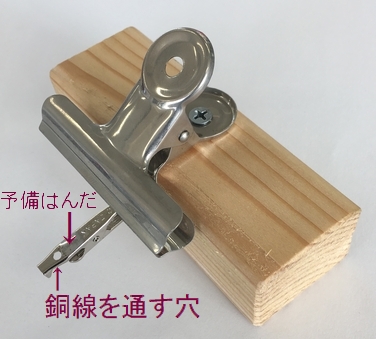

写真のように「目玉クリップ」を木片に固定したものを利用すると便利です。
クリップはほとんどの場合クロムメッキがなされています。
そのため、ハンダがのりにくいので大変ですが、
まずはしっかりはんだごてで予備ハンダをする場所の温度を上げます。
温度を早く上げるためには「こて先」を「クリップの面」に押しつけても
「点接触」で温度が伝わる面積が小さいので、
こて先に少しはんだをのせ、液体になったハンダをクリップの面にふれさせると
「面接触」になり、早くクリップの面の温度が上がります。
クリップの面の温度が十分高温になるとはんだがのります。
銅線を通す穴から、被覆をはがした銅線を通し、写真のように予備ハンダした部分に銅線を「広げ」ます。
その後、銅線をはんだごてで温め、少しずつハンダを流し込み、銅線全体にはんだがのったら、こてを離します。
十分冷えてから、クリップの端にある「突起」をペンチで倒すかたちで、銅線を被覆ごと、クリップに固定します。
ゴムの被覆をかぶせて完成です。
◎ミノムシクリップ付き銅線の収納
ミノムシクリップの収納は、ハンガーや、壁に刺した釘に張った針金に、
クリップを挟んで固定し収納する方法がありますが、クリップをはずさず、
銅線を「引きちぎる」かたちで引っ張られてしまうと、断線の原因になります
そこで、多くのミノムシクリップが磁石にくっつくのでそれを利用します
幅の広いビニルテープ
の粘着面を上にして、そこにネオジム磁石を同じ極が上になるように並べていきます。
（体育館のラインを引くテープが入手しやすいです）
ビニルテープで磁石を被い「磁石入りテープ」をつくります。

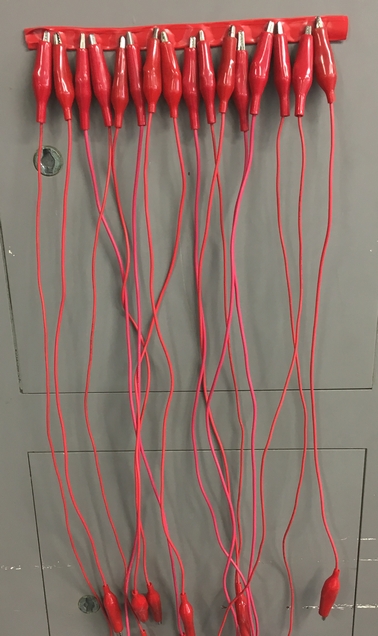

ミノムシクリップが磁石にくっつきます。
鉄製のロッカーなどに、磁石入りテープをくっつけて収納します。
このようにすると、銅線の部分をそのまま引っ張っても問題ありません。
また、クリップをつまんで開けなくても、磁石入りテープに近づけるだけで収納完了です。
◎磁石につかないクリップの場合
一部のステンレスのように磁石につきにくい材質のミノムシクリップもあるようです。
その場合は、「穴にさす」方法で収納します。餅網を使います。

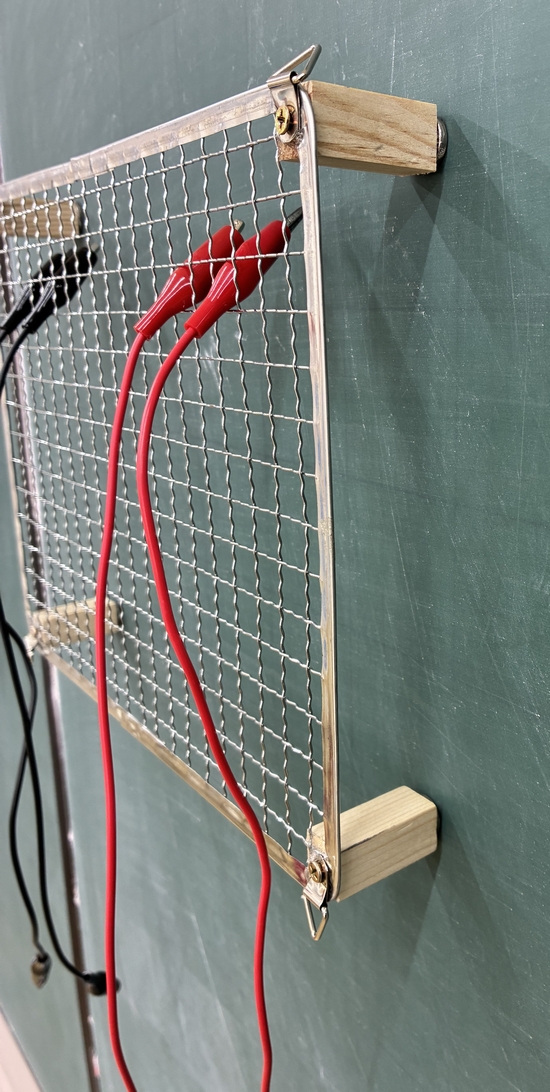

このように、餅網を少し浮かせるところがポイントです。

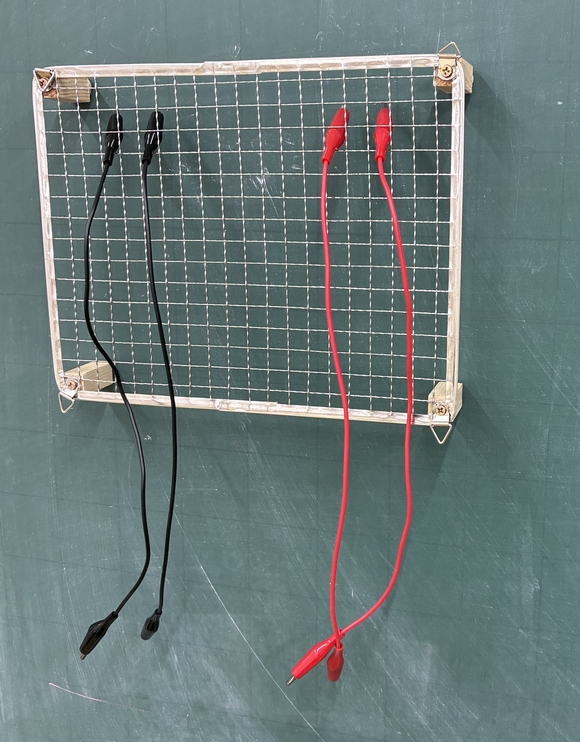

写真では、餅網に35mmの高さの「足」をつけ、黒板に磁石で貼り付けています。
